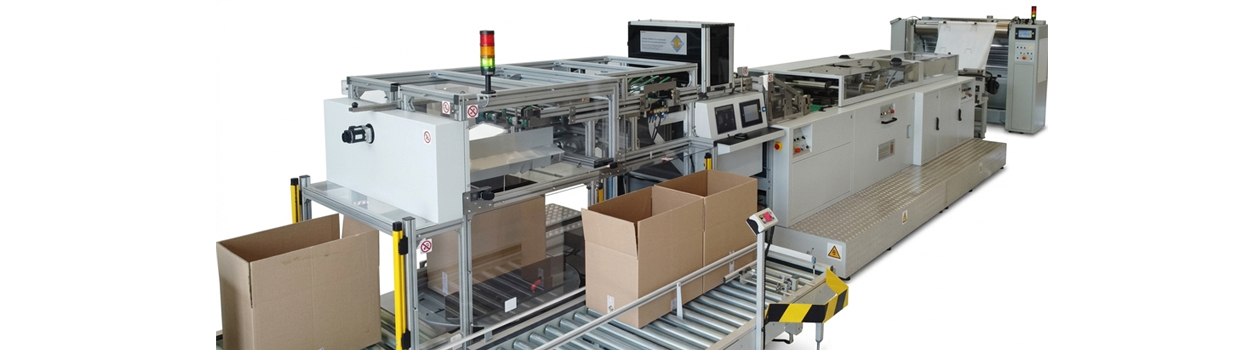

QP54 Quality Packer

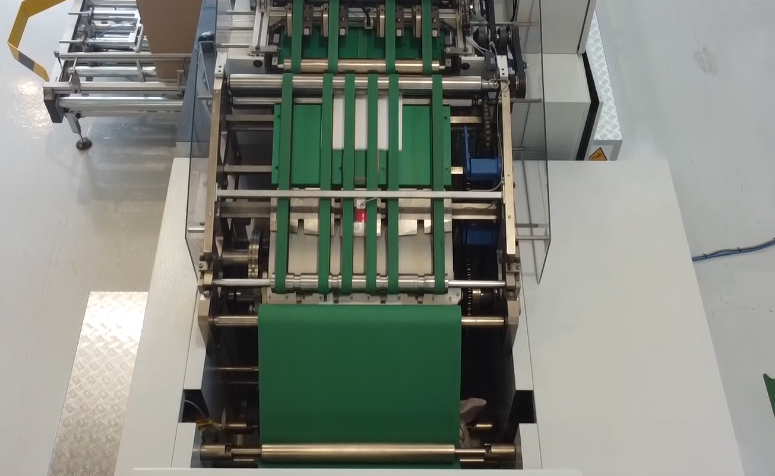

In questo gruppo i sacchetti provenienti dalla sacchettatrice sono alimentati mediante un sandwich di cinghie di trasporto alla successiva stazione di controllo.
La velocità di trasporto è sincronizzata meccanica¬mente alla sacchettatrice.

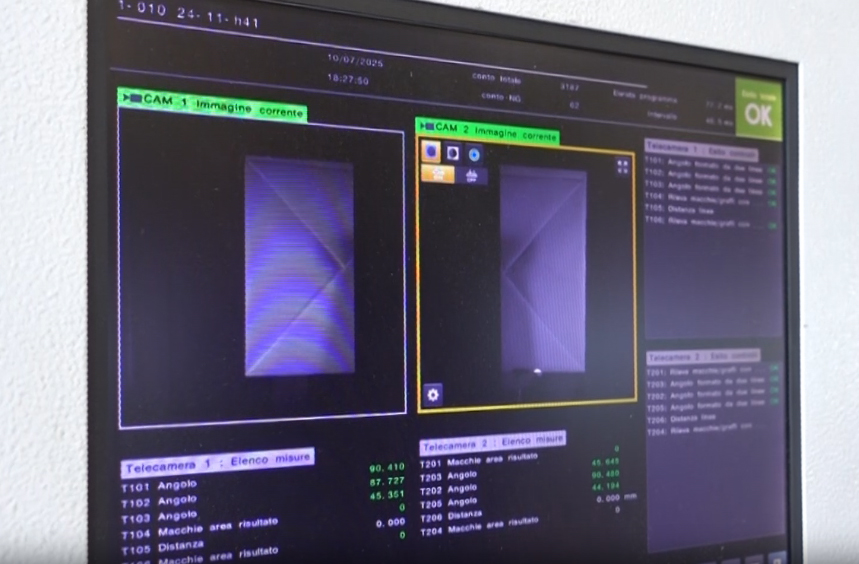

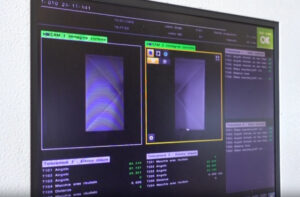

In questa area della macchina, attraverso due telecamere ad alta velocità e definizione, viene controllata la geometria del fondo del sacchetto comparandola con un’immagine di riferimento precedentemente acquisita. Uno schermo a colori mostra in tempo reale il fondo sacchetto analizzato e quello di riferimento.

Telecamera aggiuntiva (opzional) per verificare la presenza e il corretto posizionamento delle maniglie. Questo sistema verifica anche le tolleranze tra pretagli e taglio del sacchetto.
Sulle Sun Master più recenti, questo sistema aggiuntivo consente di regolare automaticamente i pretagli, per evitare che esca dalle tolleranze e generi scarti.

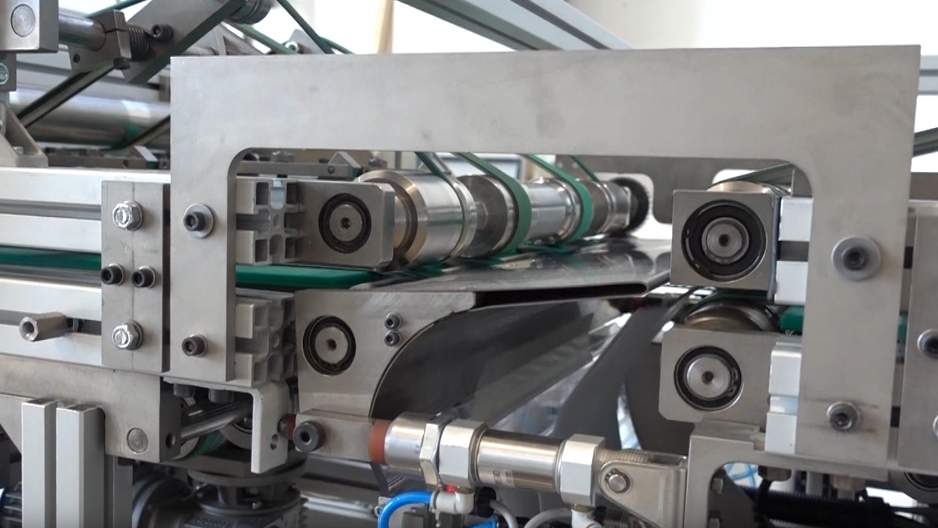

I sacchetti con geometria del fondo fuori tolleranza o con maniglia mancante (*), vengono intercettati attraverso uno scivolo mobile che indirizza lo scarto verso la zona di raccolta.
Le tolleranze geometriche del fondo sono impostabili su uno schermo touch screen e memorizzabili.

(*) mancanza maniglia è un optional.

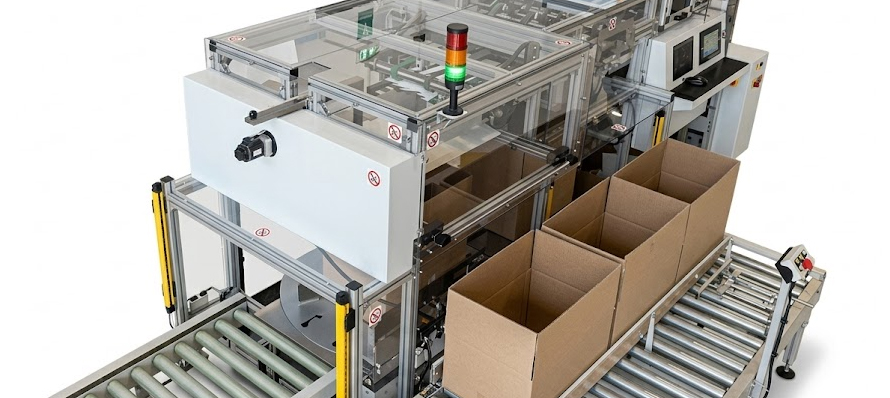

Nella sezione finale della QP54, le pile di sacchetti della quantità preimpostata, sono depositate nella scatola di cartone.
Dal pannello principale è possibile impostare il numero di sacchetti per pila, il numero di pile per scatola e predisporre i settaggi necessari per il cambio formato. Tutti i dati sono memorizzabili per lavori ripetitivi.

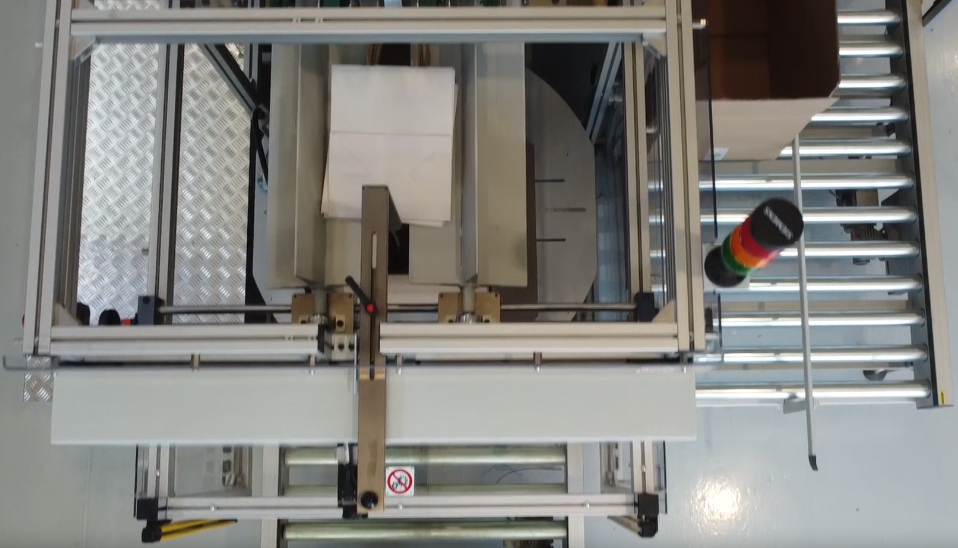

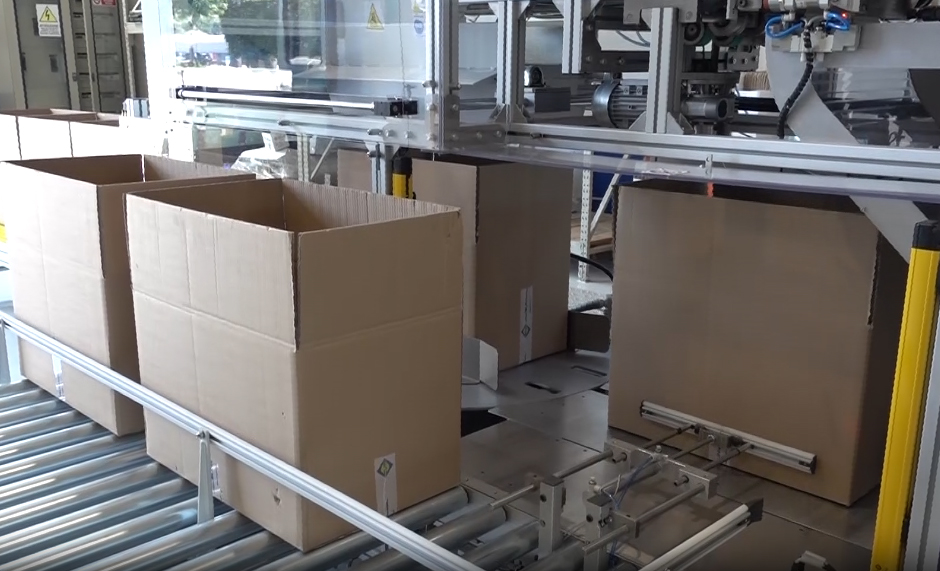

La scatola di cartone, premontata, viene posizionata manualmente sulla rulliera motorizzata di alimentazione. Nella zona di carico, una tavola ruota il cartone di 180° ad ogni ciclo per ottenere un carico omogeneo ed equilibrato delle pile. Una rulliera motorizzata all’uscita consegna le scatole pronte per le successive fasi di confezionamento.

Per le Sun Master più recenti, è disponibile l’opzione per il controllo della presenza maniglie sul sacchetto e conseguente scarto in caso di mancanza.
Per le altre Sun Master e per le macchine di altri produttori, la disponibilità di questa opzione dovrà essere confermata da una valutazione tecnica, con possibili materiali e costi aggiuntivi.
